KONFIGURASI VOIP DI CISCO PAKET TRACER DENGAN 5 IP PHONE

ASSALAMUALAIKUM WR.WB

Welcome back to my blogggg

Di postingan kali ini saya akan membahas tentang konvigurasi VOIP pada aplikasi cisko paket traces, pada konvigurasi kali ini peralatan yag di butuhkan adalah ROUTER 2811, SWITCH 2960, DAN 5 TELEPHONING. langsung saja mari kita buka aplikasi cisco paket tracernya.

alat dan bahan sebagai berikut :

1. PC/Laptop

2. Aplikasi Cisco Packet Tracer

3. Router 2811

4. Switch 2960

5. Ip Phone

Langkah kerjanya adalah :

1. Input IP address pada router

2. Konfigurasi DHCP

3. Konfigurasi Telephony-Service

4. Konfigurasi Switch

5. Pasang Power Adapter pada masing-masing ip phone

6. Cek koneksi (make a call)

Sebelumnya sayaakan mengenalkan topologi yang akan saya buat. yaitu seperti di bawah;

1.Konfigurasi Input IP address pada router (router 2811).
         Jadi pertama kita harus konfigurasikan router dan berikan alamat IP routernya terlebih dahulu. Yaitu 192.168.8.1 dan subnet max 255.255.255.0 contohnya seperti di bawah ini:

 2.konfigurasi DHCP pada router.
         Seperti contoh di bawah:

3.Konfigurasi telephony-service.
         Seperti contoh di bawah:

4.Konfigurasi Switch (switch 2960).
          Jadi kita buka switch lalu ke menu CLI terus kita konfigurasikan. Contohnya seperti ini:

5.Pasang Power Adapter Pada Masing-masing IP PHONE.

          Jadi setelah kita selesai menseting switch, kita hidupkan atau pasang sambung adapter pada phone, dengan tujuan untuk menghidupkan phon tersebut, sehingga phone tersebut bisa menerima number phone yang sudah di tentukan dari router.

6.Cek koneksi (MAKE A CALL).
           Selanjutnya setelah semua sudah selesai mari kita cek koneksi yang sudah kita pasang, jika sudah terkoneksi akan muncul number seperti di bawah :

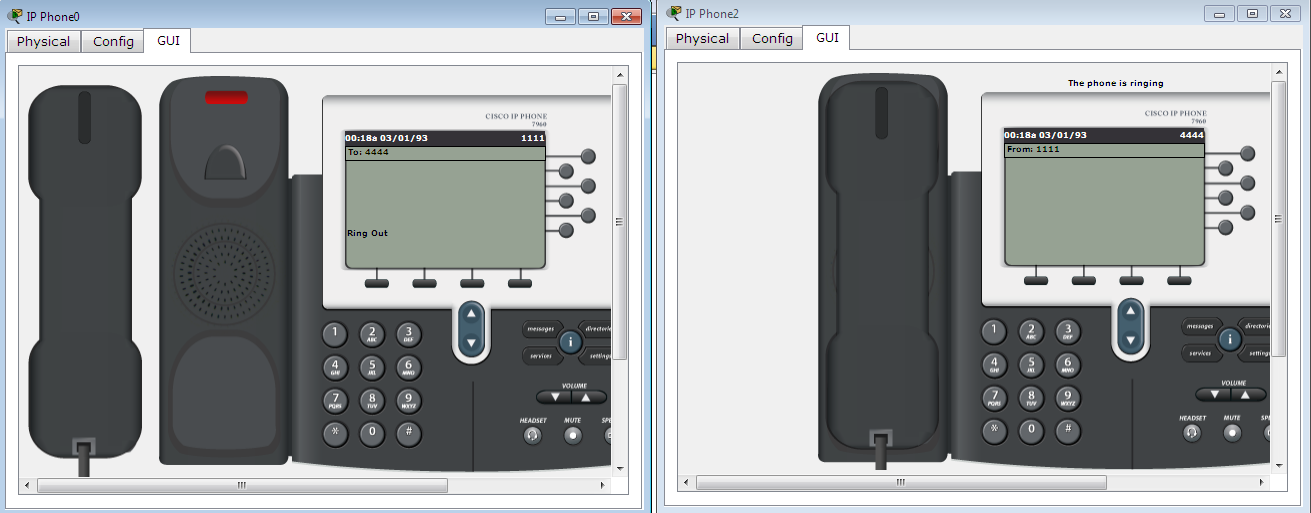

             Selanjutnya yaitu tahap terakhir yaitu memanggil dari Ip Phone 1 ke Ip Phone yang berbeda, jika berhasil maka akan seperti gambar di bawah ini.

Kesimpulan :

1. Dalam konfigursi konfigurasi dhcp pool pastikan ip dhcp excluded jangan sampai tertinggal karena fungsi dhcp excluded address adalah untuk mengunci ip address router tidak dibagikan ke client mencegah collision.
2. Status ip phone pada saat menelphone adalah ring out dan status telephone pada saat telah terkoneksi dengan telephone lain adalah "connected".

      "Sekian tutorial dari saya, jika ada yang perlu di tanyakan silahkan komen di bawah, dan jika anda puas dengan tutorial ini, silahkan anda publikasikan kepada yang lain, agar tutorial ini bermanfaat untuk yang lain"

              WASSALAMUALAIKUM WR.WB
